技术分享 | OD值的测量方法
宇宏光电仪器作为柯尼卡美能达代理商面对发展迅猛的3C和汽车等产业，将一如既往地提供高精度的光和色彩测量产品和高附加值的技术方案，满足客户的需求。
联系方式：
0512-68151391（苏州总部）；0769-81660558（东莞）；023-66291298（重庆）
OD是optical density（光密度）的缩写，表示被测物的遮光能力，也可以称为吸光度（Absorbance），是检测方法里的专有名词，检测单位用OD值表示，OD=lg（1/trans），其中trans为检测物的透光值。
可见光通过被检测物，前后的能量差异即是被检测物吸收掉的能量，特定波长下，同一种被检测物的浓度与被吸收的能量成定量关系。
对于印刷行业的客户，一般会关注CMYK的参数，青色Cyan、品红Magenta、黄色Yellow、黑色Black，实际上都是OD值。
对于这些反射OD值的测量，可以使用柯尼卡美能达的分光密度计FD-7/FD-5，这两款密度计的OD值范围为0.0-2.5。
对于玻璃等透明材料，可采用透射的测量方式，使用CM-5、CM-3600A、CM-3700A此类台式分光测色计，还可以同时测量玻璃上印染的颜色（主要针对屏幕和边框一体化的产品）。对于触摸屏类产品，要求测量屏幕玻璃黑色丝印的部分，以检测触摸屏表面玻璃的参数，此时需要使用反射法测量。
如上图所示，A、B部分除了可以用L*a*b*值描述以外，还可以用OD值评判。
测量步骤
打开软件，连接仪器（软件要求：SpetraMagic NX Basic以上版本）

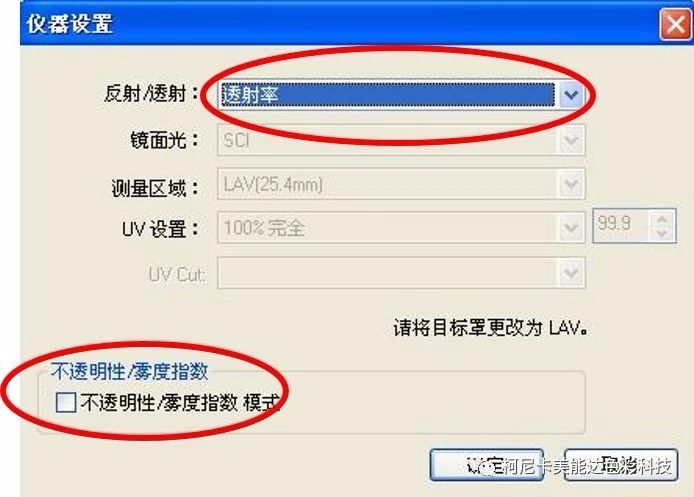

选择透射测量模式

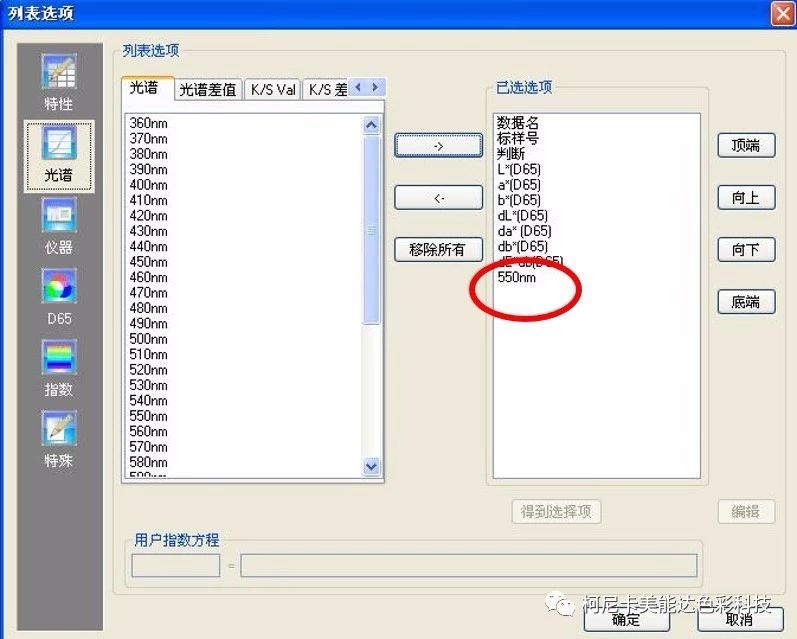

取550nm或Y值透射率

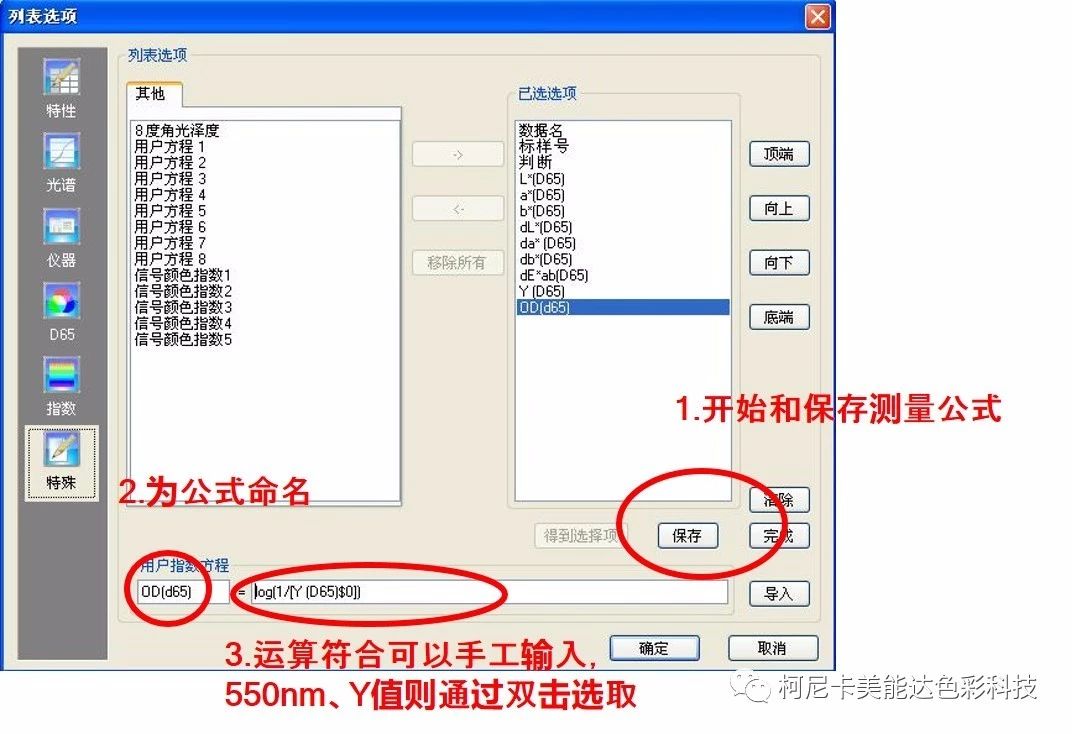

选取用户自定义公式
输入OD值公式 OD(d65)=log(100/[Y (D65)$0])

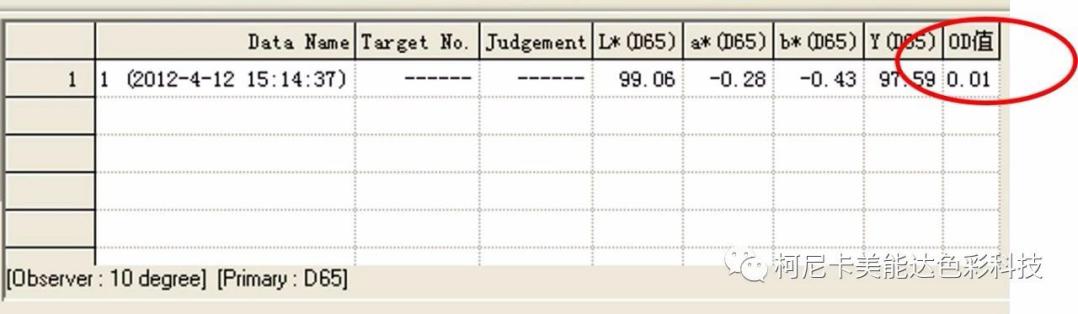

点击确定，测量完成，如下所示
相关仪器推荐

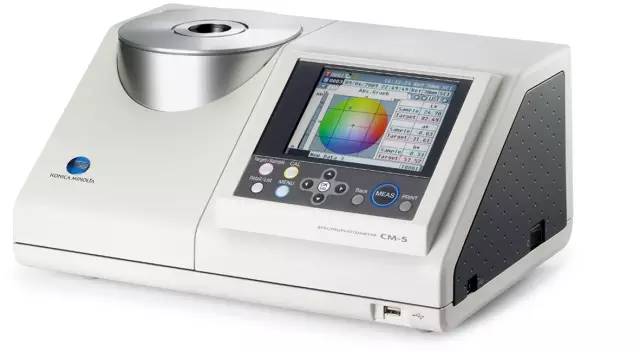

分光测色计CM-5
CM-5的顶端开口设计，可以方便地对各种样品进行测量，并配有一个大型透射腔，可以测量厚达60mm的如玻璃、板材等样品。

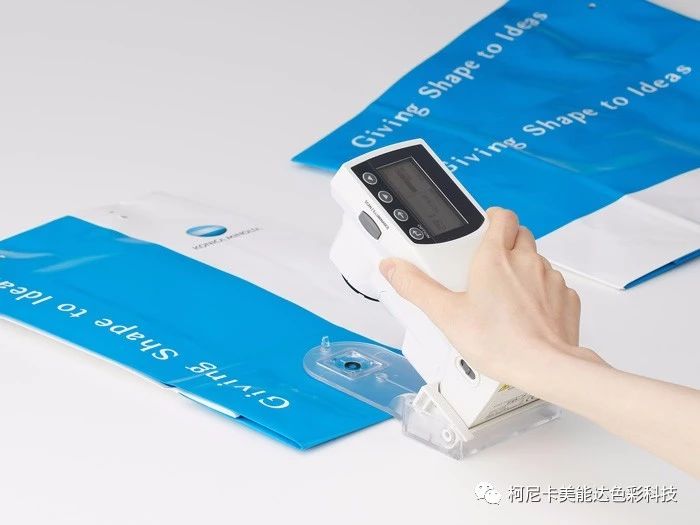

分光密度计FD-7/5
能够在任意光源下参照纸的荧光来测定颜色，转换成数值的轻型手持式分光密度计。

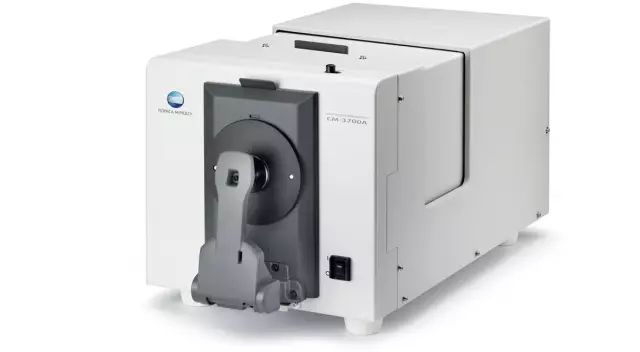

分光测色计CM-3700A
以ISO、DIN、JIS为标准的d/8光学系统(扩散照明8°受光)，具备多种测量功能，适用于各种应用。
