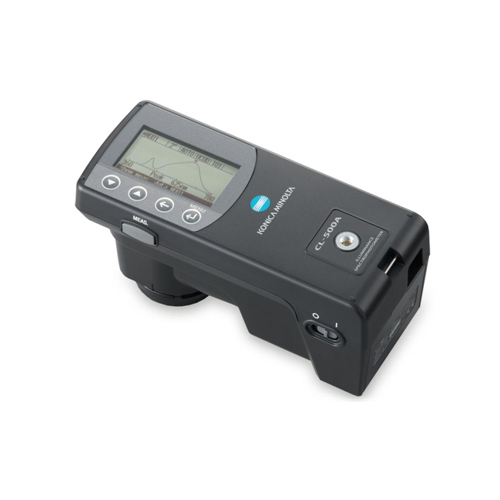

CL-500A分光辐射照度计
产品特点
测量显色指数
很久以前,人类就把物体并排放在自然光(太阳光)下观察,比较各种颜色。尽管火把、蜡烛、白炽灯以及其他光源也都用来照明,但一直只有在自然光下比较颜色才是标准做法。
除了荧光灯,最近LED(发光二极管)也已被用作照明灯。物体在这些光源下显示的色貌与其在自然光下原色貌进行比较,两者的接近程度就是光源的"显色性"。
光源显示的色调越接近自然原色,其显色性就越好(或越高)。显色指数是对灯或其他光源显色性的量化结果,旨在提供客观标准。显色指数表示被测光源和标准光源※ 的接近程度。最大值为100。显色差异越大,值越小,说明被测光源显示的颜色和自然原色的差距越大。
*
标准光源和被测光源的色温相同。(光源的黑体轨迹与太阳光对应。)

显色指数包括一般显色指数(Ra)和特殊显色指数(R1至R15)

显色指数采用直观显示,便于理解。被测光源和标准光源的色差一目了然,条形图显示一般显色指数Ra(特殊显色指数R1至R8的平均值)和15种特殊显色指数(R1至R15)。

针对LED行业普遍关注的按颜色分级的问题,CL-500A配备软件可提供LED色度分级的功能。

小型轻巧的手持式
主机大小为70×83×165 mm,仅重350g的手持式,方便携带,可进行手持测量。另外,上下均有三脚架固定螺孔,可与支架装置轻松组合。

标配Excel® 附加软件
简便易用的Excel® 附加软件
直接将CL-500A测量数据读入到Excel表格中。然后可使用Excel的功能轻松执行数据处理。

因为峰值波长便于观察,所以光源分类和分级便于操作且精度更高。此外,1nm的数值数据也可通过列表形式显示。

多点测量功能
数据管理软件CL-S10w可用于控制多达10台CL-500A进行多点测量。使用SDK软件还可进一步增加数量。
符合JIS和DIN标准
CL-500A符合DIN 5032第7部分B级标准和JIS C 1609-1:2006 AA普通级标准, 是符合DIN和JIS两种标准的便携型分光辐射照度计。
可用于高速测量
使用SDK软件,可执行5次/秒的高速测量。
产品用途
CL-500A是柯尼卡美能达推出的首款轻便、手持式的分光辐射照度计。凭借先进的光学传感技术和创新的设计,CL-500A可用于评估新一代光源如LED、OLED、有机EL照明的显色指数、照度、色度、相关色温等参数。
无论在实验室研发还是照明现场测量,CL-500A都可以满足使用,为用户提供便携轻松的操作体验。CL-500A运用了分光原理,内置光栅和传感器阵列使其可以对光源光谱进行分析,通过光谱数据公式计算光源的显色指数。显色指数是对光源的光谱属性和光品质定义的重要评估标准。用CL-500A可以测量得到一般显色指数Ra和特殊显色指数R1~R15。用传感器阵列的另一个好处是可以复现光源的光谱图,对如LED、OLED、高压灯这类波峰能量集中、半波宽较窄的光源的光谱图有很好呈现。
CL-500A不但可以测量显色指数,还可测量照度(lx)、色坐标(1931xy, 1976u'v')、相关色温T∆uv、三刺激值XYZ、特征波长λ、色纯度Pe、色差值。通过随机附送的软件CL-S10w,可连接电脑显示光源的显色指数评估图、色温色坐标图、光谱数据等。针对同一批次LED也会出现较大色差的问题,软件提供按颜色对LED分级的功能。
可通过电脑软件CL-S10w,连接最多10台CL-500A同时进行多点测量,方便用户对环境的照度均匀性、光源色温进行跟踪评估。
技术规格

型号

分光辐射照度计 CL-500A

照度计等级

符合JIS C 1609-1:2006 AA普通级标准(*1)
DIN 5032
7部分B级标准

光谱波长范围

360780nm

输出波长间隔

1nm

光谱波长宽度

10nm(半波宽)

波长精度

±0.3 nmJIS Z8724规定的435.8 nm546.1 nm585.3 nm(*2)校正波长)(*3)

测量范围

0.1100,000lx(色度显示在5lx以上)

精度(*4,5)

Ev:显示值的±2±1数值

(标准光源A

xy±0.0015 (10100,000lx) xy :±0.002 (510lx)

重复性((*4)(标准光源A

Ev0.5%+1数值

xy0.0005(500100,000lx)xy0.001(100500lx)

xy0.002(30100lx)xy0.004(530lx)

可见光区域相对光谱敏感度(f1'

1.5%以内

余弦感应特性(f2

Ev3%以内

温度偏差(fT

Ev:显示值的±3% xy±0.003

湿度偏差(fH)

Ev:显示值的±3% xy±0.003

测量时间

超快模式:约0.2秒(仅在连接电脑时)

快速模式:约0.5秒 慢速模式:约2.5

自动曝光时间设置(高精度)模式:约0.5~27

显示模式

XYZX10Y10Z10 Ev xyEv u'v'、特征波长、色纯度、Ev、相关色温T⊿uv、显色指数、光谱图形、峰值波长、⊿(XYZ)⊿(X10Y10Z10)⊿(Ev xy)⊿(Ev u'v')、分级显示

其他功能

数据存储(100条数据)、用户校准功能(连接电脑时)、连续测量(连接电脑时)、自动关闭功能

显示语言

日语、英语、简体中文

端口

USB2.0

电源

内置可充锂电池(每次充电可测量时间:6小时(新品充满电))、电源适配器、USB数据线

工作温湿度范围

-1040℃、相对湿度85%以下(35℃/无凝露

储存温湿度范围

-1045℃、相对湿度85%以下(35℃/无凝露

尺寸

70×165×83 mm

重量

350g

标准配件

护盖(T-A13)、软包、USB数据线、电源适配器、手绳、数据管理软件(CL-S10w)、CL-500A专用软件开发工具包(CL-SDK)

可选配件

遮光筒(CL-A11)

*1 当测量速度模式设为快速模式时得到第7.6.3部分的响应时间
*2 对于585.3nm,使用587.6nm的校正波长进行替代测量
*3 根据本公司测试校准(零位校准后,温度变化在2°C以内)
*4 自动曝光时间设置(高精度)模式
*5 Ev(照度)为线性
*上述规格若有更改,恕不另行通知。


类型

Excel®附加软件提供更好的可操作性和数据管理功能。直接将测量数据读入到Excel®,兼容CL-200A/CL-200CL-500A
仪器连接电脑软件提供LED分级功能及自动校准功能。

操作环境

Windows®XPExcel®2003Excel®2007
Windows®Vista
Excel®2007Excel®2010
Windows®7
Excel®2010

兼用仪器

CL-500A, CL-200A, CL-200

• 以上记载内容、规格及外观如有更改,恕不另行通知。
• 以上出现的公司名称、产品名称均为各公司商标或注册商标。
