SpectraMagic NX色彩数据软件
产品特点
自由 + 灵活性 - 满足您的品质控制需求

屏幕布局的要求根据应用程序的不同而异,范围从简单的通过/失败评估或统计进程控制到详细的研发工作分析。 SpectraMagic NX内置了几种预定义的模版可选,或者您可以随意且灵活地创建满足自身需求和应用软件的屏幕布局。 每种图形类型(色彩、种类、2D/3D、色差或趋势),以及数据列表,均可随意缩放至所需尺寸。

点击此处放大显示并查看细节(屏幕截图1)(JPG, 228 KB)
https://www.konicaminolta.com.cn/instruments/products/color/spectramagic/img/index_largepict002.jpg
点击此处放大显示并查看细节(屏幕截图2)(JPG, 248 KB)
https://www.konicaminolta.com.cn/instruments/products/color/spectramagic/img/index_largepict003.jpg
精密的品质控制应用程序

主目标(第一目标)的目标数据可与两个或更多工作目标(普通第二目标)相结合。 允许进行精密的品质控制应用,例如同时查看普通目标和主目标之间的色差。 或者,通过比较每个部分的目标颜色间的差异,按照部分对整个产品的色差进行管理。
环绕几个样品的较小椭圆形可自动进行计算,并指定为容许量。 自动容许量设置允许使用三色差方程式CMC(l:c), CIE 1994 和 CIE DE2000进行通过/失败判断,这样可提供与视觉评估相似的结果,并逐渐为公司和组织机构所采纳。

测量数据的信息输入

可对测量数据输入*2附加信息,以便组织、分类、或进行数据搜索。 这些附加的项目同样会显示在图表上。 也可输入诸如型号名称、项目名称、产品编号、代码、名称、定购号、色彩编号、生产批号、客户名称、产品名称、可视判断结果(通过/失败输入)、 温度、湿度等信息。

*2:
无法通过Lite Edition输入附加项目。 使用Professional Edition输入的项目同样可以在Lite Edition上使用。
各种打印功能

跟显示视图一样,可以按照需要放置和编辑物体,创建您自己的打印视图格式。 此功能对于准备易于读取的报告或填写出货单时很有用。 而且,几项数据可以合并打印在一张纸上。

全面的图表显示和色差评估

SpectraMagic NX可助您一次即可进行简易全面的色彩品质控制。 可从几种图表和新的通过/失败色差评估方程式中进行选择,例如CIE 1994或CIE DE2000和几种行业相关的指令。 以方框或椭圆形式的容许量,可进行自动计算或手动调整至许可的标准。 另外,SpectraMagic NX配有"用户索引"功能,允许您设置多达3个自定义色差方程式,满足色差评估的行业特定要求。 自动目标是另外一项附加特征,使得SpectraMagic NX的品质控制更加快捷。

ΔE00 (CIE DE2000)显示
ΔE00 (CIE DE2000)是改进的色差方程式,其基础是L*a*b*色空间,为色差值和精细色差的视觉评估之间提供了较好的关联性。
适用于各种应用程序的预置模版
为各种应用程序而设计的模版可随时使用。
支持CM-512m3A(多角度分光光度计)
SpectraMagic NX同样支持CM-512m3A多角度分光光度计,通过一次测量使用三个照明角度获得测量值。 可同时显示三个角度的数据,多角度分光光度计特有的角度特性也可以线图显示。

状态窗口清晰显示仪器信息

采用SpectraMagic NX,所有仪器信息(状态、测量选项、上次校准、通信状态和仪器设置)均清晰可见。

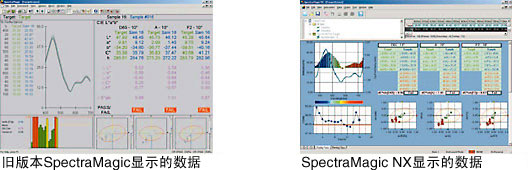

 与之前版本SpectraMagic的数据兼容性

SpectraMagic NX与之前版本的SpectraMagic软件相兼容。 旧数据无需进行处理即可使用。

全面的报告和简易的数据导出
SpectraMagic NX允许您在测量数据中插入数字图片,因此全面打开了客户之间的色彩交流新空间。 数据列表视图允许您通过复制和粘贴功能快速导出测量数据为Excel格式。 同时用户可随意创建报告,满足客户所需的色差统一性的可追溯性资源要求。 另外,SpectraMagic™NX可在局域网(LAN)内共享数据,并可在Windows® 2000 Professional 和 XP Professional系统下进行操作。
通过宏功能自动操作
可通过菜单屏幕*3轻松将日常操作步骤注册为宏,使操作进行自动化。 这对于减少工作时间和防止操作错误很有效。

*3:
宏无法通过Lite Edition注册。 使用Professional Edition创建的宏同样可以在Lite Edition上运行。
整个工作流程控制的导航功能和色彩指南
通过附加的导航功能,您可以采用在线逐步指示(包括图解)完全控制整个操作流程。 此种独特的特性可由用户按照需要进行自定义。 SpectraMagic NX导航窗口同样包括HTML版本"精确的色彩交流"的链接,其中包含的图示和说明使得用户对于色彩和色彩测量技术相关的基础知识和技术项目有了更加清晰的了解。

点击此处放大显示并查看细节(屏幕截图1)(JPG, 218 KB)
https://www.konicaminolta.com.cn/instruments/products/color/spectramagic/img/index_largepict005.jpg
点击此处放大显示并查看细节(屏幕截图2)(JPG, 364 KB)
https://www.konicaminolta.com.cn/instruments/products/color/spectramagic/img/index_largepict006.jpg
产品用途
色彩数据软件
打造更好的色彩品质控制:
• 使用简便
• 预置模版
• 逐步导航帮助
• 包含数字图像的自定义报告
• 附带“精确的色彩交流”指南

引言
成就使用简便的软件
色彩测量和控制适用于所有领域,包括食品、塑料、喷涂、化妆品、药品、纺织、图形艺术、建筑、以及运输。 无论您的色彩控制中是否包含了对原材料,生产进程或对颜色要求极高的物质和材料进行品质控制,SpectraMagic™NX使得色彩的检测和控制更加简便。 使用预定义的屏幕模版进行通过/失败评估、统计进行控制、以及精密的研发分析。 或者,根据您自身特定的行业和/或应用程序设计自己的屏幕布局。 每种图形类型(色彩、种类、色差或趋势),以及数据列表,均可随意缩放至所需尺寸。 SpectraMagic™NX - 多种选项助您随心选择。

SpectraMagic™NX允许您在测量数据中插入数字图片,并精确标记测量光点,因此全面打开了客户和供应商之间的色彩交流新空间。 数据列表视图允许您使用复制和粘贴功能快速导出测量数据为Excel格式。 可使用“拖放”方式将任何图形复制到电子表单上。 可自定义报告,以满足终端用户需求的格式显示色彩数据。 另外,SpectraMagic™NX可在局域网(LAN)内共享数据,并可在Windows 98, SE, NT4, 2000 Professional 和 XP Professional系统下进行操作。



• 点击此处放大显示并查看细节(JPG, 282 KB)
https://www.konicaminolta.com.cn/instruments/products/color/spectramagic/img/index_largepict004.jpg
另一项优势在于,SpectraMagic™NX独特的导航功能结合了基本操作的“逐步”在线帮助,以及生产线上重复性标准步骤的随意自定义宏功能。 使用众所周知的HTML编码,允许完全自定义操作,绘制数字图片以及电子指示。
为了加强常规的色彩基础知识和改善色彩测量技术,SpectraMagic™NX为初学者以及专业人士提供了特有的在线指南“精确的色彩交流”(柯尼卡美能达获奖书籍),其中对一些重要课题进行了阐述,包括色彩基础知识、色彩系统、容许量设置、标准照明和可适用的测量几何条件。
SpectraMagic™NX可与现行所有柯尼卡美能达色差计(CR-400系列),以及绝大部分便携式
分光测色计相兼容,这样,使用同一平台,即可全面控制组织内的色彩品质。
技术规格

操作系统

Windows® XP Professional 32bit SP364bit SP2 Windows® Vista Business 32bit64bit Windows® 7 Professional 32bit64bitWindows® 8 Pro 32bit64bit

CPU

Pentium® III 600 MHz或更高(推荐)

内存

128 MB(建议256 MB

硬盘

450MB可用硬盘空间(系统驱动器需要至少400MB可用空间。)

显示屏

显示屏组件能够显示至少1024 × 768/256

其它

DVD-ROM驱动器(安装时需要)、 USB端口(安装软件密码锁时需要)、 USB端口或串行端口(连接测量仪时需要、通过Bluetooth®适配器连接Bluetooth®时,在安装Bluetooth®适配器时需要)、 安装有Internet Explorer Ver.5.01或更高版本

兼容仪器

CM-3700A、CM-3700d、CM-3600A、CM-3610A、CM-3600d、CM-3610d、CM-3630、CM-3500d、CM-700d/600d、CM-2600d/2500d/2500c、CM-512m3A、CM-512m3、CM-5、CR-5、CR-400/410、DP-400、FD-7/5

特征

注:部分功能和参数仅限Professional Edition

色空间

L*a*b*, L*C*h, Lab99, LCh99, XYZ, Hunter Lab, Yxy, L*u'v', L*u*v*及其色差; Munsell (C, D65)

参数

MI, WI (CIE 1982, ASTM E313-73, ASTM E313-96, Hunter, Berger, Taube, Stensby, Ganz), Tint (CIE 1982, ASTM E313-96, Ganz), YI (ASTM D1925-70, ASTM E313-73, ASTM E313-96, DIN6167), WB (ASTM E313-73), Standard Depth (ISO 105.A06)Brightness (TAPPI, ISO2470)Opacity (ISO 2471, TAPPI T425 89% White Plate)Haze (ASTM D1003-97)*,密度(Status A, Status T),特征波长,激发纯度,RXRYRZ8度光泽度(仅适用于CM-3600d, CM-3610d, CM-2600d/2500d),用户参数,555, Ns, Ns Grade, Staining degree (ISO 105.A04E),Staining degree rating (ISO 105.A04E)Grey scale (ISO 105.A05), StrengthPseudo StrengthK/S strength(ΔE*ab,ΔL*,ΔC*,ΔH*,Δa*,Δb*) , 吸收率,全波长,用户波长) NC#, NC Grade

*某些仪器类型,照明、光接收光学系统可能无法满足雾度ASTM D1003-97的定义要求 但是,只要采用的是相对值,就没有问题。

色差方程式

ΔE*ab (CIE 1976), ΔE*94 (CIE 1994) 和各亮度,色饱和度和色调的成分, ΔE00 (CIE DE2000) 和各亮度,色饱和度和色调的成分, ΔE99 (DIN99), ΔE (Hunter), CMC (I:c) 和各亮度,色饱和度和色调的成分, FMC-2, NBS 100, NBS 200, ΔEc ()(DIN 6175-2), ΔEp ()(DIN 6175-2)

观察者

2度,10

光源

A, C, D50, D55, D65, D75, F2, F6, F7, F8, F10, F11, F12, U50

图表显示

光谱反射比(能见度)及其色差,K/S及其色差,吸收率及其色差,L*a*b*绝对值,L*a*b*2D/3D色差分布,MI),xy色度图,每个色空间的趋势图和柱状图以及色差方程式

图像显示

测量值和图像数据(JPEGBMP格式)之间的链接,自定义图像的插入

仪器控制

测量/校准
自动平均测量: 测量1999
手动平均测量 测量次数(测量期间所选的色空间中显示标准偏差和平均值。)
远程测量(不包括CM-3000系列)
仪器设置
上传存储在仪器中的数据(不包括CM-3000系列)
列表显示存储在仪器中的数据(不包括CM-3000系列)

目标

注册几种目标色(自动目标色选择),手动输入和通过指定色空间注册色度值,下载目标数据至仪器(不包括CM-3000系列)

数据列表

列表显示和编辑目标/测量数据(删除、分类、平均、复制和粘贴),JPEG图像之间的链接,统计值和通过/失败比率显示,视觉判断结果输入功能,附加数据信息输入/列表显示功能

外接I/O

以原始格式上传/保存数据文件(扩展名: mes)(一些文件可以上传。)
以原始格式上传/保存模版文件(扩展名: mtp)(一些文件可以上传。)
以文本格式(CSV, TXT)保存数据,以XML格式保存数据,复制列表数据到剪切板上

帮助功能

导航显示

屏幕显示

可同时打开的文件数: 20
文件中可保存的数据量: 目标数据: 5,000,测量数据: 5,000
仪器状态细节窗口显示,精确的色彩交流指南

操作

简易操作包括: 大按钮操作屏幕,按功能分配键的使用(代替鼠标),导航功能,宏功能

有关Professional/Basic/Lite Edition之间的区别,请点击此处。
https://www.konicaminolta.com.cn/instruments/products/color/spectramagic/pdf/nx_edition_differences_v2.pdf
* 规格如有变更,恕不另行通知。

* Windows® 是Microsoft Corporation在美国和其它国家的商标。

* Pentium®是Intel Corporation在美国和其它国家的商标。

* 关于电脑的系统构成,必须为上述"支持操作系统"推荐的构成、或使用环境条件中CPU和内存之间配置较高者。
